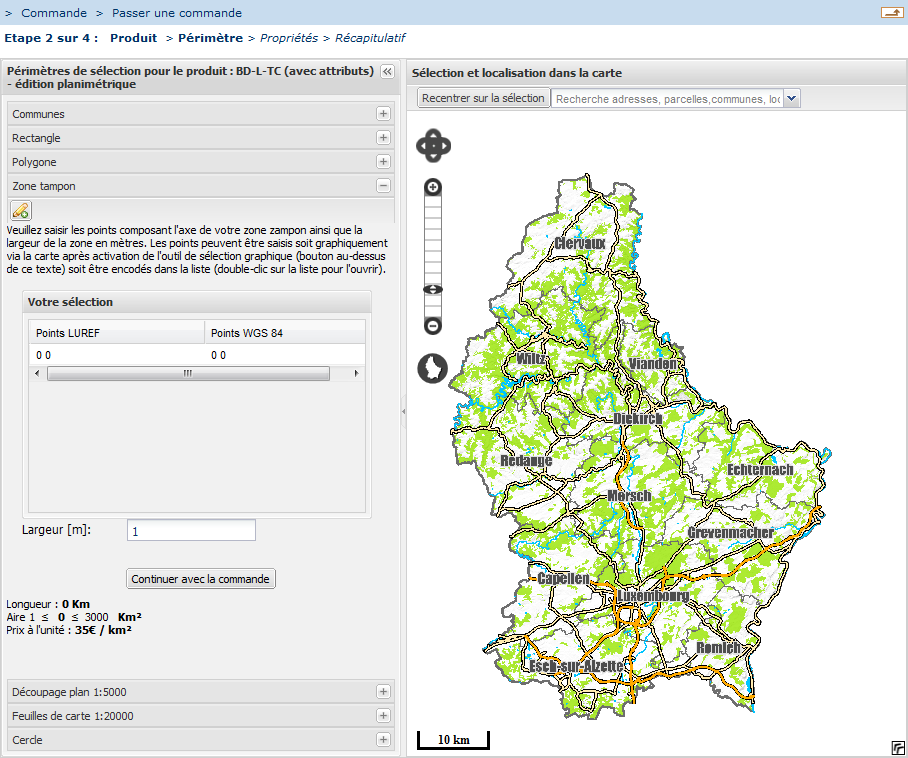

Dans ce type de sélection, l'affichage devrait en principe ressembler à ceci:

Le contour de la zone géographique sera ici déterminé par une zone tampon que vous allez définir vous même. La définition de la zone tampon consiste en la création des points par lesquels celle-ci va passer et de sa largeur.

Voici pour chacun des panneaux fixe, la configuration obtenue:

1. Le panneau de gauche

Ce panneau comporte une liste dans laquelle chaque élément contient une série de coordonnées (en LUREF et WGS 84). Un élément de la liste (une ligne) représente en fait la position d'un point du chemin sur la carte dans son format numérique.

A partir de la liste, il est possible d'effectuer les actions suivantes:

• Ajouter un élément en saisissant ses coordonnées
• Supprimer un élément via son menu contextuel
• Modifier le contenu d'un élément à l'aide d'un double clic

Ces actions s'appliqueront à chaque fois que vous aurez à interagir avec des listes d'éléments à caractère purement géométriques.
Pour voir de manière plus approfondie comment exploiter ce type de listes, vous pouvez consulter la rubrique "Utilisation des listes d'éléments géométriques".

2. Le panneau de droite

Celui-ci contient une vue cartographique. Par défaut, il n'est pas possible de sélectionner quoi que ce soit sur cette vue. Pour pouvoir le faire, il faut dans un premier temps passer en mode “sélection”.
L'activation du mode “sélection” se fait à l'aide d'un bouton spécialement prévu à cet effet. Il se trouve sur le panneau gauche et ressemble à ceci:

Ce bouton fonctionne par changement successif d'état. A chaque clic, il passe à son état contraire de manière permanente jusqu'à ce qu'un autre clic le fasse à nouveau basculer dans son état précédent.
Il convient donc avant toute chose de vérifier que vous êtes bien dans le bon mode.
En mode sélection active, le bouton doit s'afficher comme ceci:

A ce stade, vous devez pouvoir interagir avec la vue cartographique pour définir les contours d'une zone tampon.
Bien qu'il soit assez facile de voir comment l'interface se comporte en quelques clics, vous pouvez voir plus en détails comment procéder en consultant la rubrique "Sélection de type zone tampon à partir de la vue cartographique".
